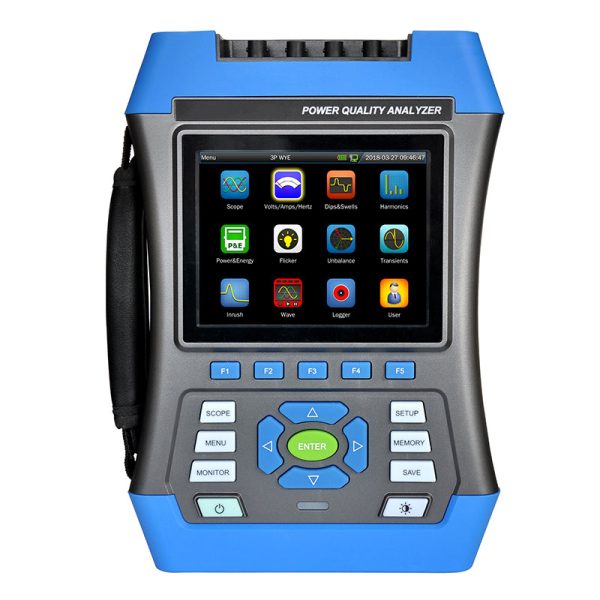

Trefaset Spændingskvalitetsanalysator Med USB og LAN-interface wifi

Varenummer: PQAN7620

Strømkvalitetsanalysator med USB og lani-interface Sammenlignet med PQAN7620 er instrumenterne mere nøjagtige op til 0,1%

Beskrivelse

Trefaset Spændingskvalitetsanalysator Med USB og LAN-interface wifi

Varenummer: PQAN7620

Funktioner:

Mere nøjagtig op til 0,1% på Vrms(spænding), Frekvens: 0,01Hz

Opfyld standard: IEC61000-4-30 Klasse S

Fase: -180~180

Lart 5,6 tommer TFT LCD 640*480 opløsning

Med USB og LAN interface

Sikkerhedsstandard: IEC61010-1, Sikkerhedsgrad: 600V CAT IV 1000V CAT III

Specifikation:

Udvalgstabel
Model	PQAN7620
Standard overholdelse	IEC61000-4-30 Klasse A
Volt Amp Hz	●
Dykker og svulmer op	●
Harmoniske	● 100. Max.
Kraft og energi	●
Ubalance	●
Overvåge	●
Inrush	●
Flimmer	●
Forbigående	●
400Hz	●
Bølgeoptagelse	●
Sample rate	163,84 kS/s （50/60 Hz）
TF kort	32 GB
Batteri	Lithium-ion, 7,4V 5200mAh
GPS/Beidou tidssynkronisering	● (valgfrit)
TRÅDLØST INTERNET	●

Input egenskaber

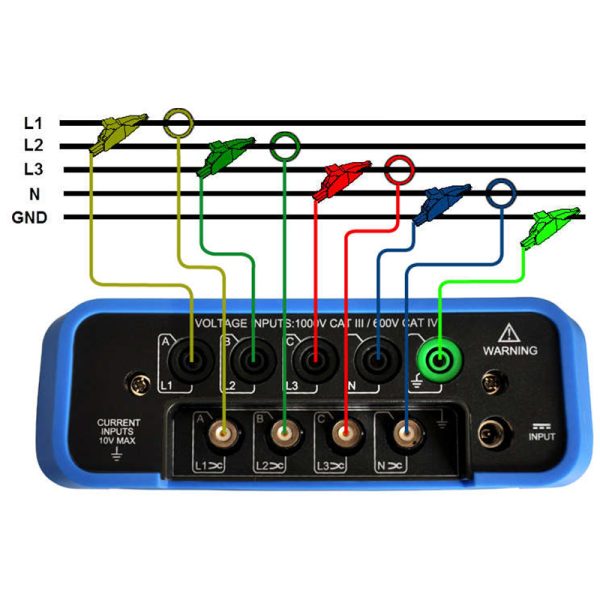

Antal indgange	4 (3 fase + neutral) DC kobling
Spændingsindgange
Maks. indgangsspænding	1000 Vrms
Maks. spidsmålespænding	6kV
Indgangsimpedans	4MΩ
Nuværende input
Type	Klemme eller strømtransformer med mV udgang
Indtastningsområde	afhænger af den medfølgende strømklemme
Indgangsimpedans	50kΩ 100kΩ (SA2200)
Prøveudtagningssystem
Løsning	8 kanaler 16 bit AD
Sampling Rate	163,84 kS/s (50/60Hz), 8-kanals sample synkront (SA2200)
Sampling Rate	163,84 kS/s (50/60Hz), 8-kanals sample synkront (SA2200)	PLL synkronisering	4096 point for 10/12 cyklusser (ifølge IEC61000-4-7)

Måleområde:

Vrms (AC+DC) 1 ~ 1000 Vrms

Vpk: 1-1400Vpk

Måling
	Måleområde	Løsning	Nøjagtighed
Spænding/strøm/frekvens
Vrms (AC+DC)	1 ~ 1000 Vrms	0,01 Vrms	±0,1% af nominel spænding
Vpk	1 ~ 1400Vpk	0,01Vpk	±0,5% af nominel spænding
V(Crest Factor)	1,0 ~ >2,8	0.01	±5%
Arms (AC) 10mV/A 1mV/A 65mV/1000A (AC)
	0~150A	0,01A	±0,1%±0,1A
	1~2000A	0,01A	±0,1%±0,1A
	10~6000A	0,01A	±1%±2A
A (Crest Factor)	1 ~ 10	0.01	±5%
Frekvens	42,5~57,5（50Hz nominel）	0,01 Hz	±0,01 Hz
	51~69（60Hz nominel）	0,01 Hz	±0,01 Hz
	320~480（400Hz nominel）	0,01 Hz	±0,01 Hz
Dips & Swells
Vrms1/2	0 ~ 200% af nominel spænding	0,01 Vrms	±0,2%
Arme 1/2	afhænger af aktuelle klemmer	0,01A	±1%
Harmonisk (IEC61000-4-7)
Harmonisk nummer	1 ~ 100(50/60Hz) (IEC61000-4-7) 1~12(400Hz)
Harmonisk spænding %f	0.0 ~ 100.0%	0.01%	±0,1% ± nx0,1%
Harmonisk strøm %f	0.0 ~ 100.0%	0.01%	±0,1% ± nx0,1%
THD	0.0 ~ 100.0%	0.01%	±2,5%
Fase	-180° ~180 0°	0,1°	± nx0,1°
Kraft og Energi
P, S, Q1	Maks. 6000MW	0,1 kW	±1%±10 cifre
P, S, Q1	Maks. 6000MW	0,1 kW	±1%±10 cifre	PF & cosФ	0 ~ 1	0.01	±0,1%
kWh, kVAh, kvarh	afhænger af nominel spænding og strømklemmer		±1%±10 cifre
Flimmer (IEC61000-4-15)
Pst (10 min)/Plt (2 timer)	0.00 ~ 20.00	0.01	±5%
Ubalance
Spænding	0.0 ~ 20.0%	0.1%	±0,1%
Nuværende	0.0 ~ 20.0%	0.1%	±1%
Spændingsfase	-360° ~ 0°	0,1°	±0,1°
Nuværende fase	-360° ~ 0°	0,1°	±0,5°
Spænding Transient
Vpk	±6000Vpk	1V	±15%
Vrms	10 ~ 1000 Vrms	1V	±2,5%
Min. Test tid	6,5 us
Indløbsstrøm
Arme	afhænger af aktuelle klemmer	0.01	±1% ± 5cifre
Inrush Varighed	1 ~ 32 min. kan vælges	10 ms	±20 ms
Logger
Indspilning	brugerdefinerede parametre for 4 faser på samme tid
Hukommelse	Data gemt på TF-kort, 32GB
Varighed Tid	2 timer til 1 år, afhænger af optagelseselementer og tidsinterval
Interval	1 s til 60 minutter

CT-klemmer: (ekstraudstyr)

A: Område: 5A, Udgangsspændingsforhold: 10mV/A Nøjagtighed: 0,2%

Arbejdsfrekvens: 45Hz~55Hz Klemmeradius: 8mm

Størrelse: 158*43*24mm

B: Område: 50A, Udgangsspændingsforhold: 10mV/A Nøjagtighed: 0,2%

Arbejdsfrekvens: 50Hz~400Hz Klemmeradius: 8mm

Størrelse: 171*46*27mm

C: Område: 100A, Udgangsspændingsforhold: 10mV/A Nøjagtighed: 0,2%

Arbejdsfrekvens: 50Hz~400Hz Klemmeradius: 13mm

Størrelse: 174*52*27mm

D: Område: 1A~1000A, udgangsspændingsforhold: 1mV/A Nøjagtighed: 1%

Arbejdsfrekvens: 40Hz~100Hz Klemmeradius: 52mm

Størrelse: 111*216*45mm

E: Flex type Primær strømværdi: 3000A, udgangsspændingsforhold: 65mV/1000A

Rækkevidde: 15A~3000A Nøjagtighed: 1%+position Fejl

Maksimalt tilladt imput: 100KA Fasefejl: Mindre end 1%

Støj: mindre end 2mVrms(10Hz~10Khz) Frekvenskarakteristik: 10Hz~10KHz(-3db)

Vægt: 130 g Længde: 200 cm CT-omkreds: 50 cm Positionsfejl: 2%

F: Flex type Primær strømværdi: 5000A, udgangsspændingsforhold: 50mV/1000A

Område: 20A~1000A Nøjagtighed: 1%+position Fejl

Maksimalt tilladt imput: 100KA Fasefejl: Mindre end 1%

Støj: mindre end 2mVrms(10Hz~10Khz) Frekvenskarakteristik: 10Hz~10KHz(-3db)

Vægt: 130 g Længde: 200 cm CT-omkreds: 50 cm Positionsfejl: 2%
