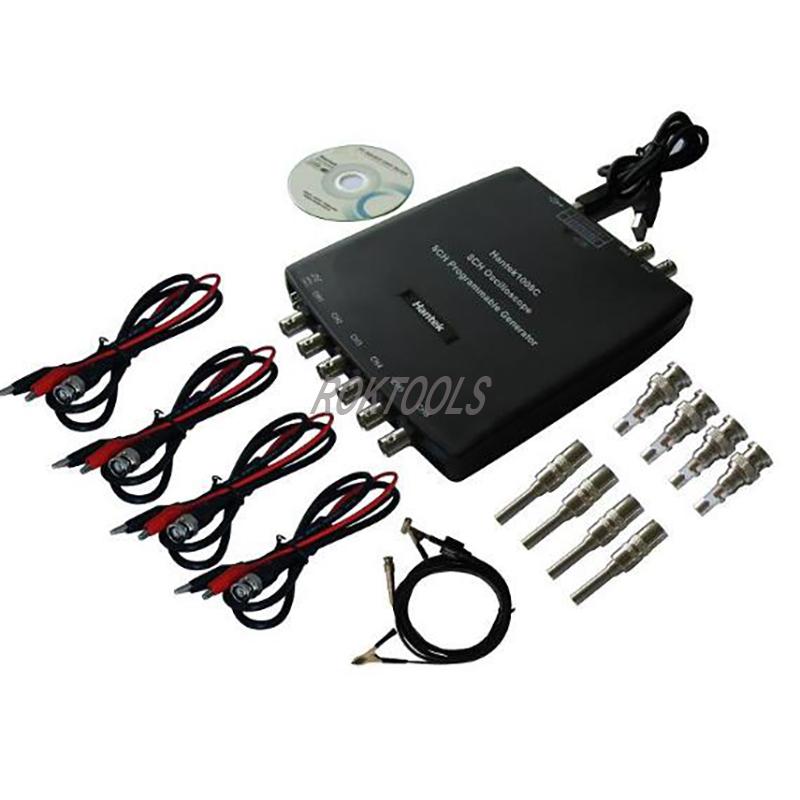

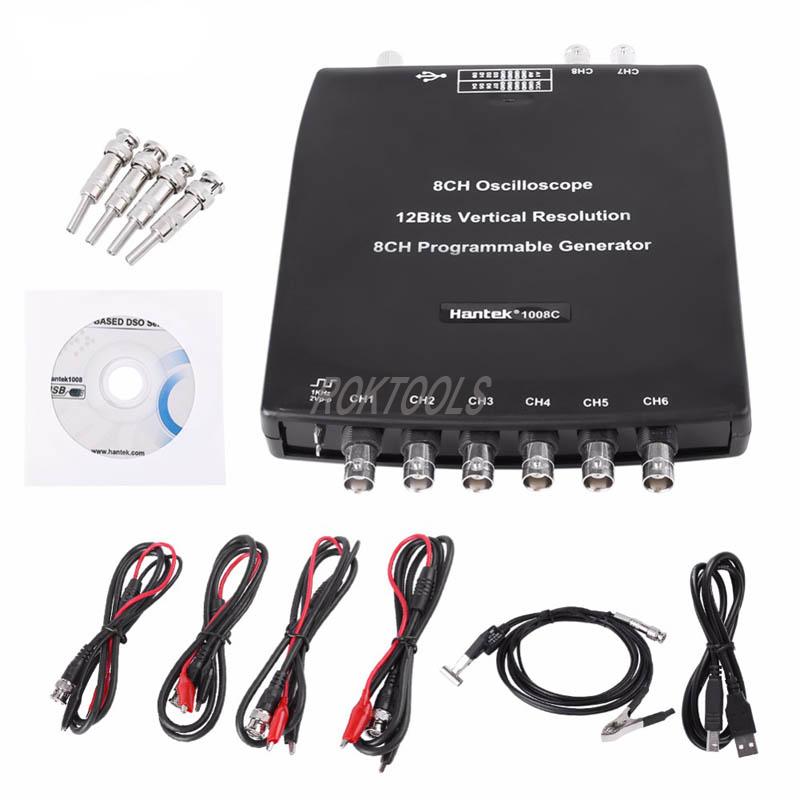

8 kanaler Automotive Oscilloskop til køretøjsdiagnostik
Funktioner:
—- Mere end 20 typer automatiske testfunktioner, en lignende grænseflade med bord-oscilloskop, nem at bruge;
—-Softwareunderstøttelse: Windows NT, Window 2000, Windows XP, VISTA, Windows 7, Windows 8.
- Tænding: primær og sekundær
—-Sensor: luftflowmåler, knastaksel, krumtapaksel, fordeler, lambdasensor, gasspjældposition
—-Busdiagnose: CAN-bus-dataundersøgelse, CAN-bussignalintegritet, CAN-bus LH langtidsopsamling, LIN-bus
—-Medvirkende: Benzin/Diesel
—-Starter- og ladekredsløb
Oscilloskop
- 12 bit lodret opløsning, spektrumanalysefunktion
Programmerbar generator
—-Kan analoge signaler af krumtapaksel, knastaksel osv.
Oscilloskoptilstand | |
Lodret system | |
Analog kanal | 8 |
Indgangsimpedans | Modstand: 1MΩ |
Input følsomhed | 10mV/div til 5V/div |
Indgangskobling | DC |
Løsning | 12 bits |
Vandret system | |
Hukommelsesdybde | 4K |
Maks. Input | 400V (DC+AC peak) |
Samplinghastighed i realtid | 2,4MSa/s |
Time BaseRange | 1ns/div til 20000s/div(1-2-5sekvenser) |
Tidsbase præcision | ±50 ppm |
Trigger system | |
Tidsbaseområde | 1ns/div til 20000s/div(1-2-5sekvenser) |
Tidsbase præcision | ±50 ppm |
Udløserkilde | CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8 |
Trigger-tilstand | Edge |
XY-tilstand | |
X-akse input | CH1 |
Y-akse input | CH2 |
Markører og måling | |
Spændingsmåling | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
Tidsmåling | Frekvens, periode, stigningstid, faldtid, positiv bredde, negativ bredde, driftscyklus |
Måling af markører | Vandret, lodret, spor, automatisk måletilstand |
Bølgeform signalproces | +,- , x,÷, FFT, Inverter |
Spændingsområde | 10mV til 5V/div @ x 1 sonde 100mV til 50V/div @ x 10 sonde 10V til 5000V/div @ x 1000 sonde 100V til 50000V/div @ x 10000 sonde 200mV til 100V/div @ 20:1 |
Nuværende rækkevidde | 100mA til 50,0A/div @ CC65(20A) 1000mA til 500,0A/div @ CC65(65A) 1A til 100,0A/div @ CC650(60A) 1A til 200,0A/div @CC1100(100A) 10A til 2000,0A/div @CC1100(1100A) |
FFT | Rektangulært, Hanning, Hamming, Blackman vindue |
Matematik | Addition, subtraktion, multiplikation, division |
Programmerbar generator | |
Kanal | 8 |
Udgangsniveau | LVTTL |
Frekvensområde | 0-250 kHz |
Interface | USB 2.0 |
Strøm | Ingen behov for ekstra strømforsyning |
Størrelse & Vægt | 185 x 150 x 27 (mm); 0,35 kg |
