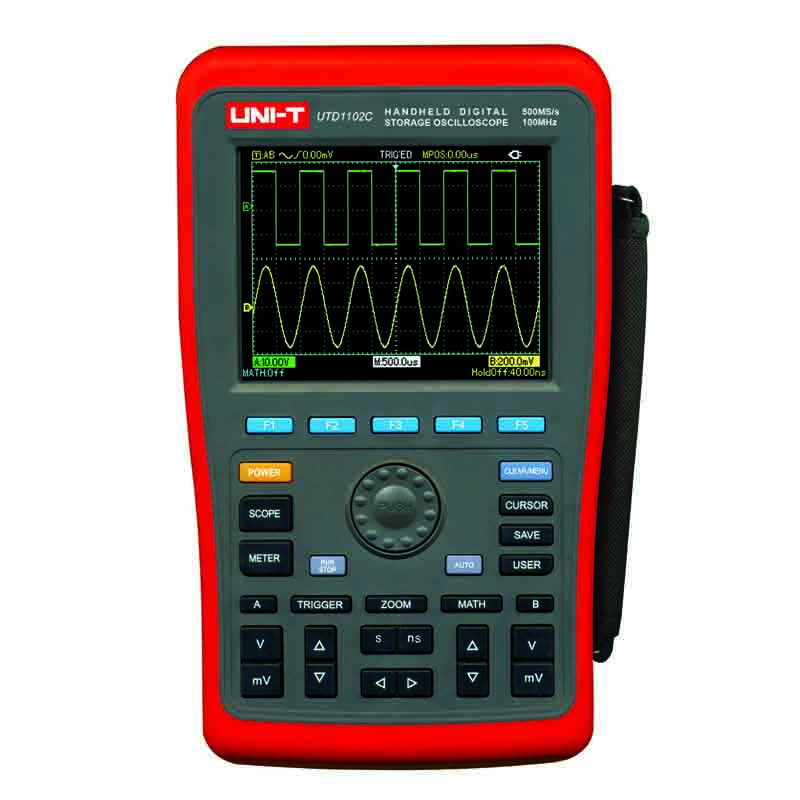

Osciloscopio de 100 MHz con contador de frecuencia de 6 dígitos
Número de parte: UTD1102C
Especificación:
- Ancho de banda: 100 MHz
- Tiempo de subida: ≤3,5 ns
- Tasa de muestreo en tiempo real: 500 MS/s
- Rango de muestreo equivalente: 25GS/s
- Sensibilidad vertical: 5mV ~ 50V/div
- Longitud de registro (máx.): 2 x 512k
- Base de tiempo de escaneo: 5ns ~ 50s/div
- Tipo de disparador: borde, pulso, video y alternativo
- Mediciones automáticas de forma de onda: 27
- Contador de frecuencia: contador de frecuencia de 6 dígitos
- Puertos: Anfitrión USB
- Matemáticas: sumar, restar, multiplicar, dividir, invertir y FFT
- Interfaz: Color y pantalla Mono seleccionable
- Alimentación: la batería proporcionada o el adaptador externo
- Duración de la batería: 3 horas
- Otras características: multímetro, función especial de copia LCD
| Banda ancha | 100 MHz |
| Hora de levantarse | ≤3.5ns |
| Tasa de muestreo en tiempo real | 500 MS/segundo |
| Tasa de muestreo equivalente | 25GS/segundo |
| Sensibilidad vertical | 5mV a 50V/div |
| Longitud de registro (máx.) | 2x512k |
| Base de tiempo de exploración | 5ns a 50s/div |
| Tipos de disparadores | Edge, Pulse, Video y Alternativo |
| Mediciones automáticas de formas de onda | 27 |
| Contador de frecuencias | Contador de frecuencia de 6 dígitos |
| Puertos | Puerto USB |
| Matemáticas | Sumar, restar, multiplicar, dividir, invertir y FFT |
| Interfaz | Pantalla a color y mono seleccionable |
| Energía | Batería provista o adaptador externo |
| Vida de la batería | 3 horas |
| Otras características | Multímetro, función especial de copia de LCD |
| Multimetro | |
|---|---|
| Resistencia | 600Ω / 6MΩ / 60MΩ: ±(1.5% + 5 dígitos) 6kΩ / 60kΩ / 600kΩ: ±(1.2% + 5 dígitos) |
| Voltaje DC | 600mV, 6V, 60V, 600V, 1000V: ±(1% + 5 dígitos) |
| Voltaje CA (45 a 400 Hz) | 600mV, 6V, 60V, 600V, 700V: ±(1.2% + 5 dígitos), Frecuencia: <200Hz ±(1.5% + 5 dígitos), Frecuencia: ≥200Hz |
| corriente continua | 6mA, 60mA, 600mA: ±(1.2% + 5 dígitos) 6A: (±1.5% + 5 dígitos) |
| Corriente CA (45 a 400 Hz) | 6mA, 60mA, 600mA: ±(2% + 5 dígitos) 6A: ±(2.5% + 5 dígitos) |
| Capacidad | 6nF, 6mF: ±(5% + 10 dígitos) 60nF, 600nF, 6μF, 60μF, 600μF: (±4% + 5 dígitos) |
| Zumbador de continuidad | sí |
| Diodo | sí |
| Diagrama de tendencia | sí |
| Modo de prueba | Rango manual/automático |
| Pantalla máxima | 5999 |
| Otras especificaciones | |
| Energía | 100 a 240 V, 50/60 Hz, 1,5 A |
| Tamaño de LCD | Diagonal 145 mm (5,7″) |
| Peso del Producto | 1,8 kg |
| Dimensiones | 268 mm x 168 mm x 60 mm |
Paquete:
– Osciloscopio de almacenamiento digital
– Sondas *2
– Cable de alimentación
– Adaptador de CC
- Cable de prueba
– CD de software para PC
