(abandonné)

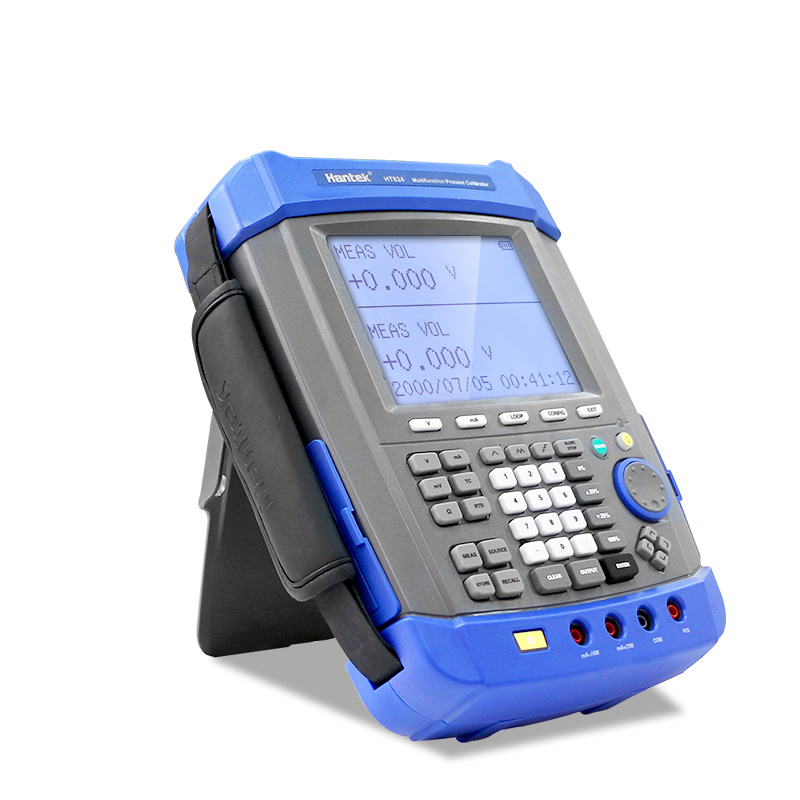

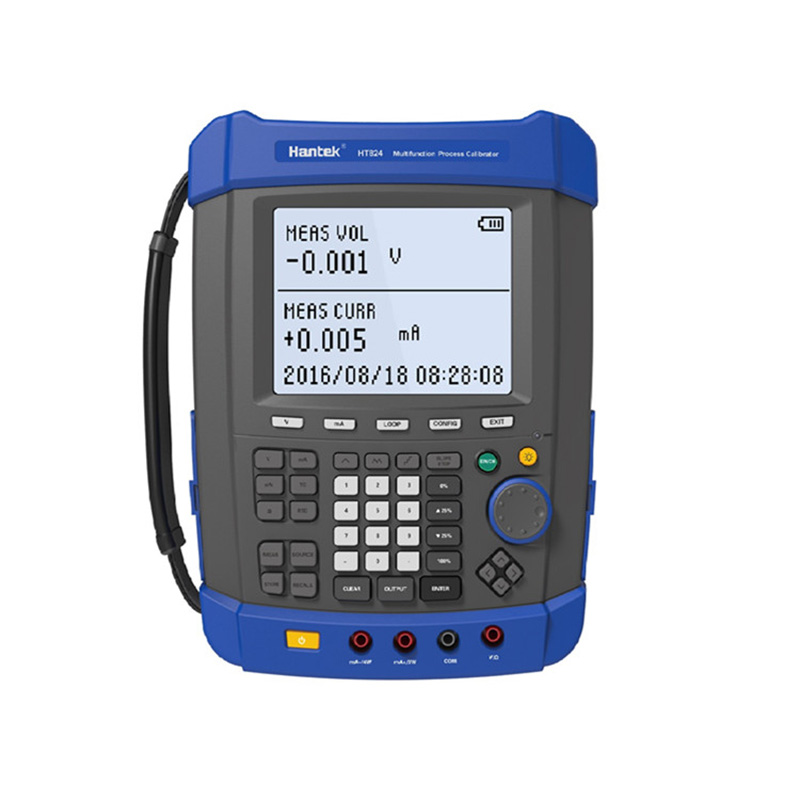

Calibrateur de processus de compensation de soudure froide à affichage à 5 1/2 chiffres
Numéro de pièce : HT824
Caractéristiques
-= Le calibrateur est un instrument professionnel avec une grande précision et une grande stabilité.
Il est largement utilisé dans l'étalonnage des instruments industriels et des équipements de laboratoire.
Avec la multifonction, il peut simuler la tension de sortie en millivolts et volts,
courant en milliampère, et de nombreux types de signaux électriques nécessaires à la mesure
et contrôle pendant le processus de contrôle de l'industrie. Il peut également tester ou simuler des types de TC
et les signaux RTD.
–Affichage d'entrée/sortie à 5 1/2 chiffres.
–Compensation et réglage manuels/automatiques de la soudure froide.
–La valeur de température peut être directement mesurée/sortie.
-Mise hors tension automatique lorsque la tension de la batterie est faible.
–Appliquez un système de gestion de batterie intégré avancé. Lithium 7.4V/7800mAh
batterie, qui peut facilement durer plus de 8 heures pendant les travaux de mesure sur site.
-Sortie automatique de signal d'onde triangulaire/étape.
-Il peut stocker 8 ensembles de données de mesure et de sortie et les rappeler pour les afficher.
-Toute la valeur de réglage et la fonction de la dernière opération peuvent être enregistrées automatiquement
après la mise hors tension.
–L'écran affiche le schéma de connexion des sondes et des fiches pour éviter toute erreur de fonctionnement.
–La sortie a une fonction de sortie manuelle/automatique de pas et de pente. Il peut arbitrairement
définir la valeur de 0%, 25%, 100% dans la plage de sortie du signal pour tester la réponse
vitesse de l'émetteur.
–Domaine d'application : mesure et étalonnage d'instruments, maintenance
Et la révision des instruments de température, automatiquement l'entretien et
révision, débogage de construction de projet, détection et diagnostic de contrôle
source de signal du système, configuration de la salle des réparateurs d'instruments du site,
adéquation du laboratoire de génie thermique dans l'industrie de l'énergie électrique.
Spécification:
Modèle |
HT824 |
||||
Mesure de tension continue |
|||||
Varier |
0-30.000V (Partie supérieure de l'écran)*1 |
0-24.000V (Bas de l'écran)*2 |
0-90.000mV |
||
Résolution |
0.001V |
0.001V |
0.001mV |
||
Précision |
0.1%+5 |
0.05%+5 |
0.05%+5 |
||
*1 et *2:La résistance d'entrée est supérieure à 1MΩ |
|||||
Sortie de tension CC |
|||||
Varier |
0—20.000V |
0—90.000mV |
|||
Résolution |
0.001V |
0.001mV |
|||
Précision |
0.05%+5 |
0.05%+5 |
|||
Mesure et sortie en millivolts*1 |
|||||
Varier |
-10.000mV—80.000mV |
||||
Résolution |
0.001mV |
||||
Précision |
0.05%+5 |
||||

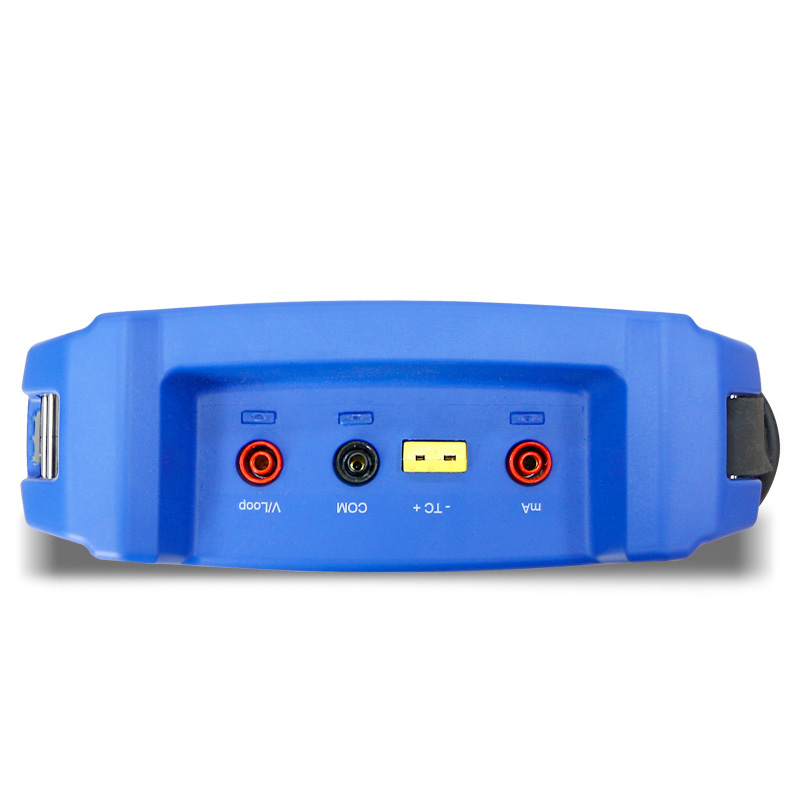

*1 Appuyez sur TC(16) pour sélectionner cette fonction. Le signal est au port TC d'entrée/sortie du microcouple du thermocouple. |
|||||
Mesure du courant continu (milliampère) |
|||||
Varier |
0—24.000mA(Partie supérieure de l'écran)*1 |
0—24.000mA(Bas de l'écran)*2 |
|||
Résolution |
0.001mA |
0.001mA |
|||
Précision |
0.05%+5 |
0.05%+5 |
|||
Sortie courant continu (milliampère) |
|||||
Varier |
0—24.000mA |
||||
Résolution |
0.001mA |
||||
Précision |
0.05%+5 |
||||
SIMU (Simulation) Lors de la sortie de courant, la tension externe est supérieure à 12 V, inférieure à 28 V. |
|||||
SOUR (Source) Lors de la sortie de courant, la capacité de commande du signal est de 1000Ω en 20mA. |
|||||
Mesure de résistance |
|||||
Plage d'ohms |
0—400.00Ω |
400.0—4000.0Ω |
|||
Précision ±Ω |
4 fils (4W) |
0.02%+5 |
0.02%+5 |
||
2 fils (2 W) et 3 fils (3 W) |
0.05%+5 |
0.05%+5 |
|||
Courant d'excitation : 0,2 mA. |
|||||
Tension d'entrée maximale : 30 V. |
|||||
2 fils : ne pas inclure la résistance du fil. |
|||||
3 fils : supposez que vous utilisez le fil de test correspondant, la résistance totale ne peut pas être supérieure à 100 Ω. |
|||||
Sortie résistance |
|||||
Varier |
5.00Ω―400.00Ω |
400.0―1500.0Ω |
|||
Courant d'excitation de l'instrument de mesure |
0.15mA-2mA |
0.05mA-0.8mA |
|||
Précision ±Ω |
0.05%+5 |
0.05%+5 |
|||
Résolution |
0.1Ω |
0.1Ω |
|||
Température – Thermocouple |
|||||
Taper |
Varier |
Résolution |
Précision de mesure et de sortie ± ℃ |
||
S |
-50.0℃ à 0℃ |
0.1℃/0.1℉ |
2℃ |
||
0℃ à 500.0℃ |
0.1℃/0.1℉ |
1.5℃ |
|||
500.0℃ à 1760.0℃ |
0.1℃/0.1℉ |
1.3℃ |
|||
R |
-50.0℃ à 0℃ |
0.1℃/0.1℉ |
2℃ |
||
0℃ à 500.0℃ |
0.1℃/0.1℉ |
1.5℃ |
|||
500.0℃ à 1760.0℃ |
0.1℃/0.1℉ |
1.3℃ |
|||
B |
200℃ à 800℃ |
1℃/1℉ |
2.5℃ |
||
800℃ à 1800℃ |
1℃/1℉ |
2.3℃ |
|||
K |
-200.0℃ à 1370.0℃ |
0.1℃/0.1℉ |
1.3℃ |
||
N |
-200.0℃ à 1300.0℃ |
0.1℃/0.1℉ |
1.3℃ |
||
E |
-200.0℃ à 1000.0℃ |
0.1℃/0.1℉ |
1℃ |
||
J |
-200.0℃ à 1200.0℃ |
0.1℃/0.1℉ |
1℃ |
||
J |
-200.0℃ à 400.0℃ |
0.1℃/0.1℉ |
1℃ |
||
Le thermocouple adopte ITS-90 |
|||||
Si la compensation de jonction froide est ouverte, il devrait y avoir ± 0,5 ℃ supplémentaire |
|||||
Température – Résistance thermique |
|||||
Taper |
Précision ±℃ | ||||
Varier |
Test 4 fils ℃ |
Test 2 fils et 3 fils ℃ |
℃ de sortie |
||
Pt100-385 |
-200.0℃-850.0℃ |
0.8℃ |
1℃ |
0.8℃ |
|
Pt100-3926 |
-200.0℃-850.0℃ |
0.8℃ |
1℃ |
0.8℃ |
|
Pt100-JIS |
-200.0℃-850.0℃ |
0.8℃ |
1℃ |
0.8℃ |
|
Pt200-385 |
-200.0℃-250.0℃ |
0.7℃ |
0.8℃ |
0.7℃ |
|
250.0℃-630.0℃ |
1.3℃ |
2.1℃ |
1.3℃ |
||
Pt500-385 |
-200.0℃-500.0℃ |
0.8℃ |
1.1℃ |
0.8℃ |
|
500.0℃—630.0℃ |
1℃ |
1.5℃ |
1℃ |
||
Pt1000-385 |
-200.0℃-100.0℃ |
0.7℃ |
0.7℃ |
0.8℃ |
|
100.0℃-630.0℃ |
0.7℃ |
0.8℃ |
0.8℃ |
||
Cu100 |
-50.0℃-150.0℃ |
1℃ |
1.2℃ |
1℃ |
|
Cu50 |
-50.0℃-150.0℃ |
1℃ |
1.2℃ |
1℃ |
|
Résolution : 0,1 °C, 0,1 °F |
|||||
Courant d'excitation admissible (sortie) : Pt100-385, Pt100-392, Pt100-JIS, Pt200-385 : 0,15 à 3,0 mA |
|||||
Pt500-385 : 0,05 à 0,80 mA ; Pt1000-385 : 0,05 à 0,40 mA |
|||||
2 fils : ne pas inclure la résistance du fil. |
|||||
3 fils : supposez que vous utilisez le fil de test correspondant, la résistance totale ne peut pas être supérieure à 100 Ω. |
|||||
Index complet |
|||||
Température de fonctionnement |
0℃ à 50℃ |
||||
Température de stockage |
-20℃ à 70℃ |
||||
Hauteur de fonctionnement |
Altitude moyenne 3000 mètres plus bas. |
||||
Humidité relative (humidité relative de travail sans condensation %) |
75%(30℃ à 40℃) |
||||
45%(40℃ à 50℃) |
|||||
35%(50℃ à 55℃) |
|||||
<10℃, aucun contrôle |
|||||
La stabilité |
Hors de la plage 23±5℃, chaque degré augmente ±0.005% de la plage. |
||||
Vibration |
La vibration aléatoire, 2g, 5 à 500Hz |
||||
Sécurité |
EN 61010-1:1992 |
||||
Niveau de protection |
Degré de pollution Ⅱ |
