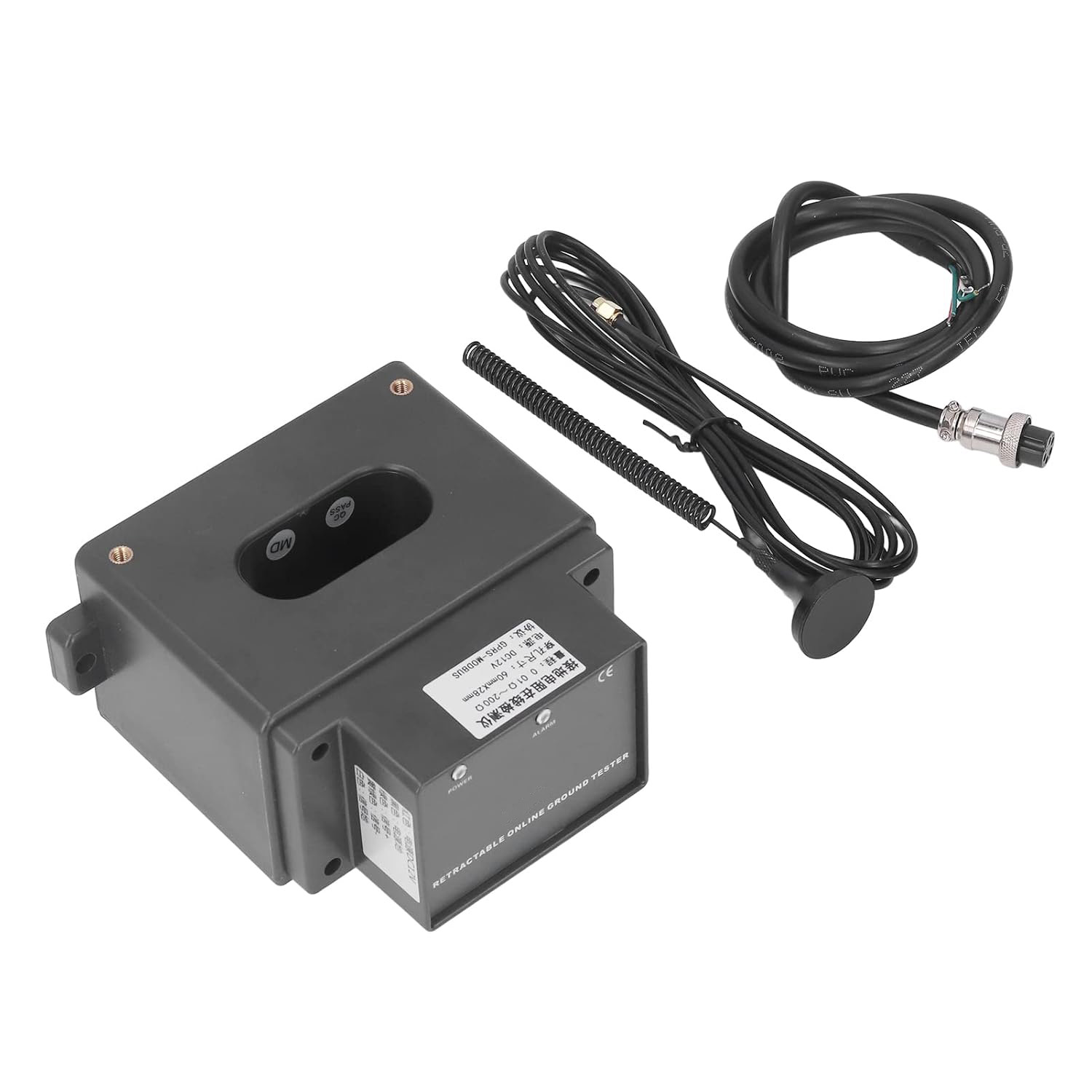

非接触接地抵抗テスターオンライン抵抗テスター
特徴:
直流電力送信機 | 6V DC~12V DC、最大50mA(オプションの4G 12VDC 最大150mA) (本質安全パラメータ: Ui: 12V、Ii: 500mA、Ci:0、Li: 0、Pi: 1W。 RS485 パラメータ: Ui:9V;Ii:100mA;Ci:0;Li:0、Pi:0.9W) 本質安全装置と安全バリアの適合関係: Uo≤Ui、Io≤Ii、Po≤Pi、Co≥Ci、Lo≥Li |
電源モード | 外部電源。危険場所で使用する場合、電源はDC信号入力絶縁型安全バリアを介して検出器に接続され、安全バリアは非危険場所に設置する必要があります。 |
抵抗範囲 | 0.01Ω〜200Ω |
解決 | 0.001Ω |
正確さ | ±2%rdg±3dgt(20℃±5℃、70%RH以下) |
電力通信ケーブル | 1個、長さ1m(5芯線) |
配線マーク | 赤 - 電源入力プラス。 黒—電源入力アース。 緑 - RS485 信号正。 黄緑 - RS485 信号マイナス。 白—シールドグランド(電源入力グランドとシールドグランドは短絡接続可能) |
通信モード | RS485 または 4G 通信 (オプション) |
アラーム表示 | 音と光のアラーム |
アラーム設定 | バックグラウンドソフトウェア(開発済み)の設定 |
アラームしきい値設定範囲 | 抵抗値: 0Ω~500Ω (500に設定するとアラーム機能がオフになります) |
穿孔サイズ | 60mm×27mm |
検出器のサイズ | 144mm×130mm×84mm |
重さ | 約870g |
シフトギア | フルオートシフト |
接地線干渉電流 | 避けるべき |
外部磁場 | <40A / m |
外部電界 | <1V / m |
単一測定時間 | 約0.5秒 |
消費電力 | 検出器: 最大 50mA (オプションの 4G 12VDC 最大 150mA) |
防爆マーク | エクシアⅡB T3 Ga |
保護レベル | IP54 |
通常版 4G | LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
グローバルバージョン4G | LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE-TDD B38/B39/B40/B41 WCDMA B1/B2/B4/B5/B6/B8/B19 GSM B2/B3/B5/B8 |
動作温度と湿度 | -20℃〜55℃、20%RH〜90%RH |
