ロシア式フィレット溶接ゲージ4-14mmШаблонсварщикаУШС-2
ユニバーサル溶接機のゲージUShS-2は、4〜14 mmの範囲のすみ肉溶接の脚を検査するように設計されており、STB1133-98「溶接継手」の要件に完全に準拠しています。外部検査および測定による管理方法。一般的な要件」。制御は、最小クリアランスまで段階的に決定する方法によって実行されます。

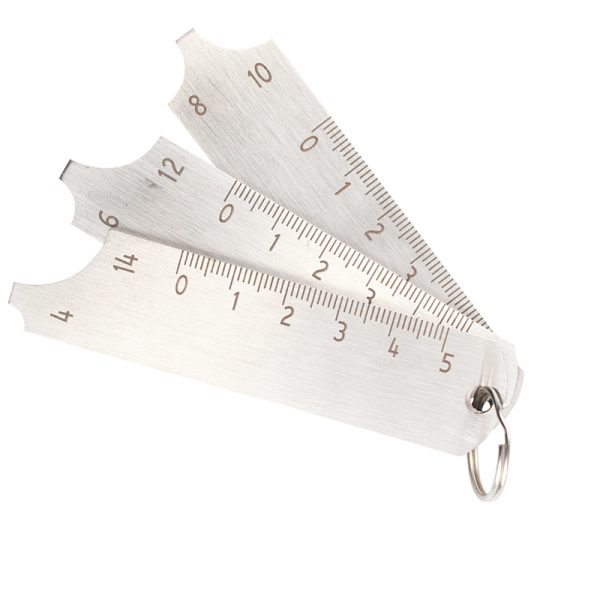

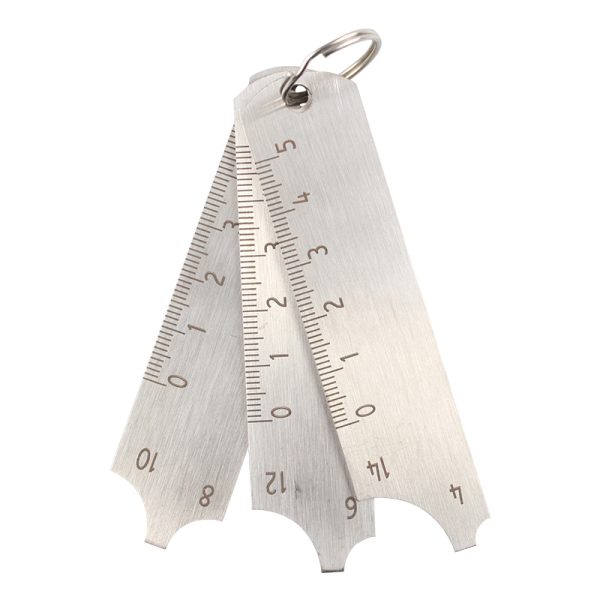

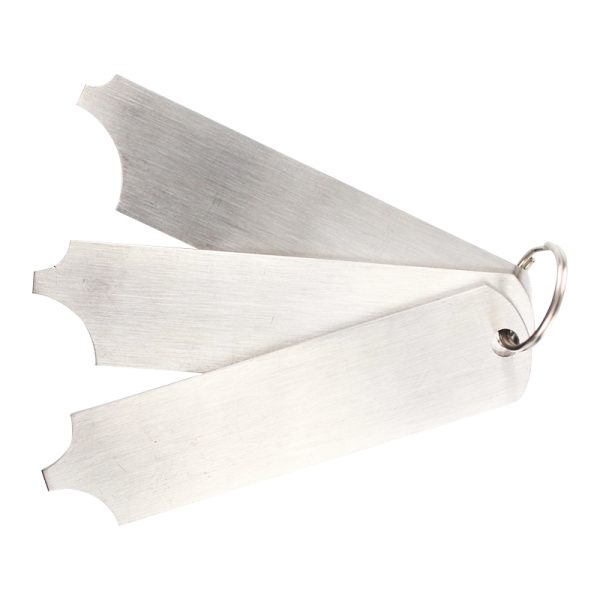

UShS-2は、3枚の花びらと1枚の接続リングで構成されています。花びらのそれぞれは、特定の脚のアンダーカットを正確に作成しています。制御を容易にするために、各溝の横に、縫い目の脚の半径に対応するサイズが刻印されています。溶接シームの脚の制御は、花びらを溶接で接続された部品と順次接触(選択)することによって実行されます。花びらの長辺と花びらの脚の間のブリッジが目に見える隙間なしにパーツに隣接し、花びらのアーチと継ぎ目の間のギャップが最小である場合、サイズは設定されていると見なされます。指定された範囲のサイズのステップと一致しない場合、脚の値は経験的に決定されます。
UShS-2テンプレートは、耐酸性のステンレス鋼でできており、さまざまな化学薬品に耐性があります。テンプレートを構成する材料には、反強磁性特性があります。 UShS-2テンプレートは、屋内と屋外の両方で使用することを目的としています。
特徴的な機能
材質–ステンレス鋼。
突合せ溶接の制御された脚の範囲は4〜14mmです。
ステップ制御、6ステップ。
製造精度±0.1mm。
平均故障間隔は、従来の1000回以上の測定サイクルです。
溶接機UShS2のテンプレートの納品セット:
UShS-2テンプレート、4.14mmの脚を持つ3つの別々の花びらで構成されています。 8.10mm; 6.12mm
接続リング
