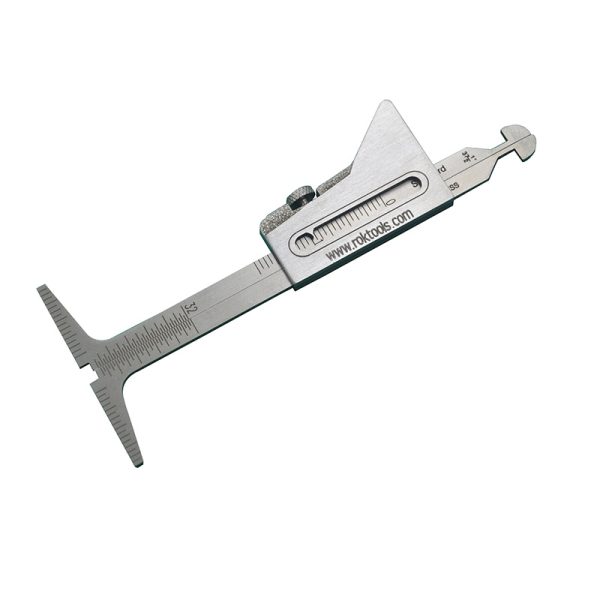

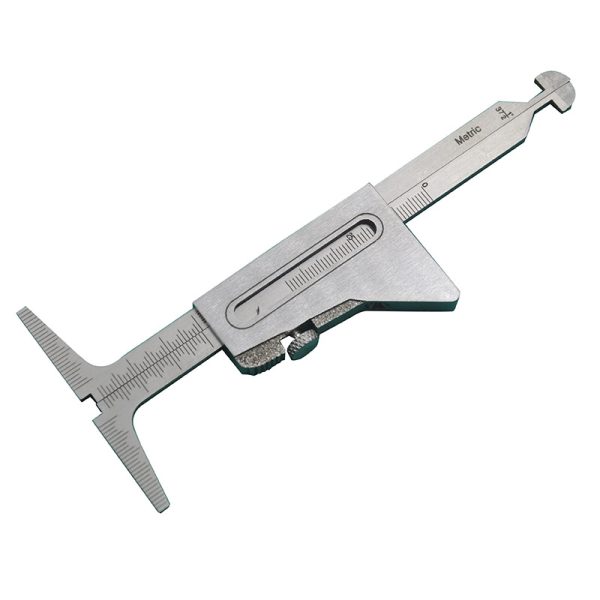

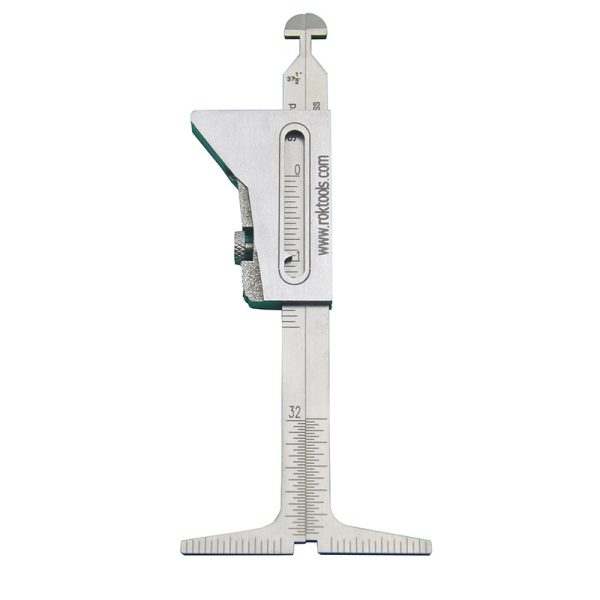

Hi-lo 용접 게이지 37-1/2 베벨 앵글 파이프 검사 벽 두께 확인
게이지는 파이프 검사 및 설치에 널리 사용됩니다. 그것은 또 다른 다목적 측정 도구입니다. "내부 얼라인먼트 측정 방법"에 대한 궁금증을 해결해 드리며, 한국 인터내셔널은 높은 수준의 게이지에 대한 OEM 서비스를 제공합니다.
특징:
- 강화 강철,
- 높은 명중률.
- 고광택 표면.
- 측정은 한쪽은 영어로, 반대쪽은 미터법으로 읽습니다.
- 잠금 크루와 함께
- 꾸러미: 설명서를 가진 플라스틱 상자
- 무게: 165g
- 자료: 스테인리스
- 크기: 165*70*25mm
- 레이저 곡선 스케일
- 고객 로고를 위한 OEM 서비스 공급
다음을 측정하는 데 사용할 수 있습니다.
-끝 준비의 베벨은 37-1/2 베벨 각도를 확인합니다.
- 파이프 벽 두께
- 장착 후 내부 오정렬
- Fit-up 후 Fit up Gap
-크라운 높이
- 소켓 용접의 두 마킹 라인 사이의 거리.
- 필렛 용접 길이
- 필렛 용접 높이
- 맞대기 용접 보강
-Fit-up 후 재료 두께
- 필렛 용접 다리 길이.
사양:
전체 길이: 158mm
최대 폭: 65mm
측정 차트:
| 측정 | 범위 | 해결 | 정확성 |
| 끝 준비에 베벨 | 37.5° | +/- 0.1도 | |
| 파이프 벽 두께 | 0-45mm(0-1-3/4″) | 1mm(1/16″) | +/- 0.5mm |
| 내부 오정렬 | 0-35mm(0-1-3/8″) | 1mm(1/32″) | +/- 0.5mm |
| 맞춤 간격 | 1.6mm, 2.4mm | +/- 0.1mm | |
| 크라운 높이 | 0-35mm(0 – 1-3/8″) | 1mm(1/32″) | +/- 0.5mm |
| 소켓 용접의 두 표시선 사이의 거리 | 0-60mm(0-2-3/8″) | 1mm(1/16″) | +/- 0.5mm |
| 필렛 용접 길이 | 0-30mm(0-1-1/4″) | 1mm(1/16″) | +/- 0.5mm |
| 필렛 용접 높이 | 0-35mm(0-1-3/8″) | 1mm(1/32″) | +/- 0.5mm |
Hi-Lo 용접 게이지
