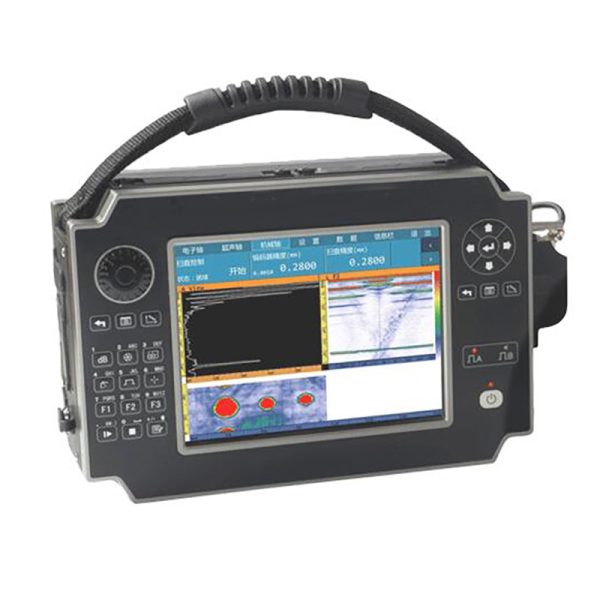

방수 및 방진 3D 위상 배열 초음파 탐상기
특징:
– 터치하거나 눌러 악기를 작동
– 팬이 없는 열 분산 방수 및 방진
– 충돌 또는 텀블에 대한 금속 하우징
– 스캐너와 기기의 연결
– 직접 스캐닝을 위한 레이저 라인
– 휠 내부에 눈금이 있는 조정 가능한 프로브 각도
– 프로브에 설치할 인코더
– 스캐너 중앙에 있는 GPS 유닛이 튜브에 적용될 공간이 남음
– 팬이 없는 열 분산 방수 및 방진
– 충돌 또는 텀블에 대한 금속 하우징
– 스캐너와 기기의 연결
– 직접 스캐닝을 위한 레이저 라인
– 휠 내부에 눈금이 있는 조정 가능한 프로브 각도
– 프로브에 설치할 인코더
– 스캐너 중앙에 있는 GPS 유닛이 튜브에 적용될 공간이 남음
– 금속 하우징
– TR 모드
– 3D 시뮬레이션 모델
– 예상 정전 용량 터치 스크린
– 6:64 PA 구성 및 2개의 기존 채널(T&R)
– 3D 시뮬레이션 모델, 일대일 솔루션(기기+프로브+시나리오)으로 사용자 정의 가능
– 이미지 스무딩
– 다양한 깊이에서 높은 식별성을 위한 Dynamic Depth-Focusing
– 전면 방수 및 방진 기능을 제공하지만 어떤 역경에도 팬이 없는 열 분산이 가능합니다.
– 최대 2.5ns의 지연 정밀도; 수직 및 수평 식별을 향상시키고 이미징 정의를 향상시키기 위해 사이드 로브에 대한 명백한 억제.
– 반응형 A/L/S/C 스캔 이미징; 100%-original-data 로깅의 연속성에 사용되는 인코더.
– ASME에서 지정한 ACG 및 TCG 곡선을 지원하여 열악한 에너지 분배 및 측정 정확도 문제를 해결합니다.
– 빔 각도, 초점 거리, 스캔 모드, 프로브 및 웨지의 사양에 따라 자동으로 생성되는 초점 법칙과 S-스캔의 자동 최적화 각도 스테핑.
– 3가지 필터링 옵션: 0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz; 프로브 주파수에 따른 펄스 폭의 자동 최적화; 우수한 노이즈 처리
– 11인치 IG 및 WVGA(800×600) TFT 디스플레이, 터치 패드로 야외 또는 강한 햇빛 아래에서 멋진 시각 효과를 보장합니다.
– 양손 조작에 적합한 인체 공학적 패널; 단축키 매개변수 설정; 즉각적인 데이터 덤프를 위한 USB 포트; 무제한 크기의 외부 디스플레이용 HDMI 포트.
– 분석, 데이터 로깅의 연속성 등을 위해 제공되는 호스트 소프트웨어
– AC/DC 옵션, 6시간 이상의 지속 시간을 보장하기 위해 차례로 또는 핫 스왑으로 2개의 배터리를 일괄적으로 결합할 수 있습니다.
– 3D 시뮬레이션 모델, 일대일 솔루션(기기+프로브+시나리오)으로 사용자 정의 가능
– 이미지 스무딩
– 다양한 깊이에서 높은 식별성을 위한 Dynamic Depth-Focusing
– 전면 방수 및 방진 기능을 제공하지만 어떤 역경에도 팬이 없는 열 분산이 가능합니다.
– 최대 2.5ns의 지연 정밀도; 수직 및 수평 식별을 향상시키고 이미징 정의를 향상시키기 위해 사이드 로브에 대한 명백한 억제.
– 반응형 A/L/S/C 스캔 이미징; 100%-original-data 로깅의 연속성에 사용되는 인코더.
– ASME에서 지정한 ACG 및 TCG 곡선을 지원하여 열악한 에너지 분배 및 측정 정확도 문제를 해결합니다.
– 빔 각도, 초점 거리, 스캔 모드, 프로브 및 웨지의 사양에 따라 자동으로 생성되는 초점 법칙과 S-스캔의 자동 최적화 각도 스테핑.
– 3가지 필터링 옵션: 0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz; 프로브 주파수에 따른 펄스 폭의 자동 최적화; 우수한 노이즈 처리
– 11인치 IG 및 WVGA(800×600) TFT 디스플레이, 터치 패드로 야외 또는 강한 햇빛 아래에서 멋진 시각 효과를 보장합니다.
– 양손 조작에 적합한 인체 공학적 패널; 단축키 매개변수 설정; 즉각적인 데이터 덤프를 위한 USB 포트; 무제한 크기의 외부 디스플레이용 HDMI 포트.
– 분석, 데이터 로깅의 연속성 등을 위해 제공되는 호스트 소프트웨어
– AC/DC 옵션, 6시간 이상의 지속 시간을 보장하기 위해 차례로 또는 핫 스왑으로 2개의 배터리를 일괄적으로 결합할 수 있습니다.
사양
채널 구성
PA : 16:64
Cvt'l UT: 2채널
물리적 사양
표시하다: 11인치 800X600 TFT 컬러 디스플레이
변환기 포트: I-PEX 160핀 PA 변환기 포트; 레모-00
TR 또는 T/R용 기존 변환기 포트
II/O 포트: USB 2.0(수량:2) ; HDMI; LAN(GB 이더넷);
와이파이; GPS; GSM; 2D 인코더
레지스터: 내장: 16G RAM+4GB 플래시 SD
카드; 외부: USB 드라이브
무게: 5.5Kg(배터리 포함)
치수(mm): 298(길이) x 198(높이) x 106(가로)
전원 공급 장치: AC(100V-240V); DC(12V)
충전 중: 외부 충전기
배터리 수명: 6시간
작동력: 24W
언어: 영어
IP: 54
온도 조건: 분위기(-20℃~50℃);
저장(-20℃~60℃)
성능 사양 – PA
PRF: 50Hz~ 10kHz
전압 : 양극성 ±45V ~±100V, 단계당 5V
펄스 폭: 20ns~ 800ns, 단계당 5ns
제동: 50Ω
샘플링 비율: 100MHz
지연 정밀도: 2.5ns
수신 지연: 0us~ 40us
대역폭: 0.5MHz~ 20MHz
얻다: 0.0dB~ 90dB
필터: 0.5~ 9.7MHz、4.0~ 12.5MHz、6.7~
20.8MHz 옵션
정류: FW
배제: 0~ 80%
스캔 모드: L/S/C - 스캔
트리거링: 인코더
스캔 라인: 최대 128
각도: L-스캔(-85°~ +85); S-스캔(-85°~
+85°)
자동 교정: TCG、ACG
도달하다: 0.0mm~ 1000mm; 최소 사용 가능(1mm)
표시 지연(최대): 1000mm
단위: mm
문: A/B
게이트 시작: 도달 범위 내에서 사용 가능
게이트 폭: 도달 범위 내에서 사용 가능
게이트 높이(임계값): 5%~ 95%
놀라운: 부저/LED
측정 지점: 문장/옆구리
판독: 진폭; 빔 경로; 수평의; 깊이
측정 해상도: 0.5mm
성능 사양 – 기존 UT
PRF:50Hz~ 10kHz
전압 : 네거티브 구형파 -75V~-250V ; 25V
단계당
펄스 폭: 20ns~800ns; 단계당 5ns
제동: 80Ω、400Ω
샘플링 비율: 200MHz
대역폭: 0.5MHz~ 15MHz
얻다: 0.0dB~ 110.0dB
필터: 광대역; 협대역
정류: FW
배제: 0~ 80%
스캔 모드: A-스캔
자동 교정: DAC/AVG
도달하다: 0.0mm~ 2000mm
표시 지연(최대): 2000mm
시프트 표시(최대): 2000mm
단위: mm
문: A/B
게이트 시작: 도달 범위 내에서 사용 가능
게이트 폭: 도달 범위 내에서 사용 가능
게이트 높이(임계값): 5%~ 95%
놀라운: 부저/LED
측정 지점: 문장/옆구리
판독: 진폭/빔 경로/수평/깊이
측정 해상도: 0.1mm
채널 구성
PA : 16:64
Cvt'l UT: 2채널
물리적 사양
표시하다: 11인치 800X600 TFT 컬러 디스플레이
변환기 포트: I-PEX 160핀 PA 변환기 포트; 레모-00
TR 또는 T/R용 기존 변환기 포트
II/O 포트: USB 2.0(수량:2) ; HDMI; LAN(GB 이더넷);
와이파이; GPS; GSM; 2D 인코더
레지스터: 내장: 16G RAM+4GB 플래시 SD
카드; 외부: USB 드라이브
무게: 5.5Kg(배터리 포함)
치수(mm): 298(길이) x 198(높이) x 106(가로)
전원 공급 장치: AC(100V-240V); DC(12V)
충전 중: 외부 충전기
배터리 수명: 6시간
작동력: 24W
언어: 영어
IP: 54
온도 조건: 분위기(-20℃~50℃);
저장(-20℃~60℃)
성능 사양 – PA
PRF: 50Hz~ 10kHz
전압 : 양극성 ±45V ~±100V, 단계당 5V
펄스 폭: 20ns~ 800ns, 단계당 5ns
제동: 50Ω
샘플링 비율: 100MHz
지연 정밀도: 2.5ns
수신 지연: 0us~ 40us
대역폭: 0.5MHz~ 20MHz
얻다: 0.0dB~ 90dB
필터: 0.5~ 9.7MHz、4.0~ 12.5MHz、6.7~
20.8MHz 옵션
정류: FW
배제: 0~ 80%
스캔 모드: L/S/C - 스캔
트리거링: 인코더
스캔 라인: 최대 128
각도: L-스캔(-85°~ +85); S-스캔(-85°~
+85°)
자동 교정: TCG、ACG
도달하다: 0.0mm~ 1000mm; 최소 사용 가능(1mm)
표시 지연(최대): 1000mm
단위: mm
문: A/B
게이트 시작: 도달 범위 내에서 사용 가능
게이트 폭: 도달 범위 내에서 사용 가능
게이트 높이(임계값): 5%~ 95%
놀라운: 부저/LED
측정 지점: 문장/옆구리
판독: 진폭; 빔 경로; 수평의; 깊이
측정 해상도: 0.5mm
성능 사양 – 기존 UT
PRF:50Hz~ 10kHz
전압 : 네거티브 구형파 -75V~-250V ; 25V
단계당
펄스 폭: 20ns~800ns; 단계당 5ns
제동: 80Ω、400Ω
샘플링 비율: 200MHz
대역폭: 0.5MHz~ 15MHz
얻다: 0.0dB~ 110.0dB
필터: 광대역; 협대역
정류: FW
배제: 0~ 80%
스캔 모드: A-스캔
자동 교정: DAC/AVG
도달하다: 0.0mm~ 2000mm
표시 지연(최대): 2000mm
시프트 표시(최대): 2000mm
단위: mm
문: A/B
게이트 시작: 도달 범위 내에서 사용 가능
게이트 폭: 도달 범위 내에서 사용 가능
게이트 높이(임계값): 5%~ 95%
놀라운: 부저/LED
측정 지점: 문장/옆구리
판독: 진폭/빔 경로/수평/깊이
측정 해상도: 0.1mm
