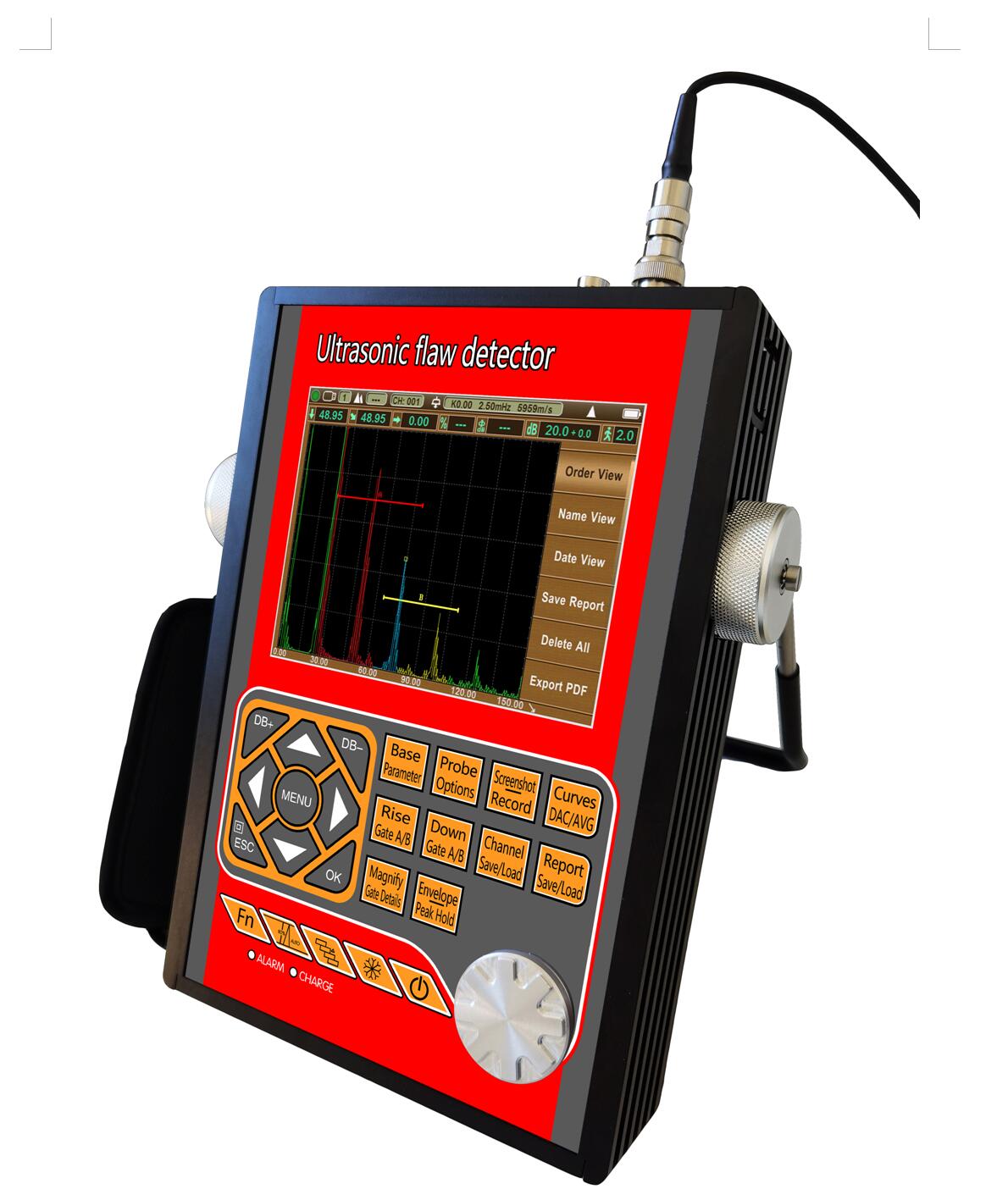

Máy phát hiện vết nứt siêu âm kỹ thuật số siêu âm
Các tính năng của Dụng cụ
Phần cứng cốt lõi được thiết kế với ARM + FPGA và phần mềm sử dụng hệ điều hành đa nhiệm có độ tin cậy cao, giúp cải thiện đáng kể chức năng, tính di động, độ bền và độ tin cậy của thiết bị.
Nhạc cụ này sử dụng menu master-slave và được thiết kế với các phím tắt và núm xoay kỹ thuật số. Dụng cụ nhẹ và di động, có thể được cầm bằng một tay.
Trưng bày
Màn hình TFT LCD đa màu có độ phân giải cao (640 × 480 pixel) đa màu kỹ thuật số. Màn hình hiển thị dạng sóng tinh tế và nhân văn hơn.
Có thể chọn 4 kiểu giao diện điều hành tùy theo môi trường.
Màn hình LCD với tốc độ cập nhật 60 Hz nhanh chóng. Có thể hiển thị các thay đổi dạng sóng tinh tế.
Độ sáng màn hình LCD có thể được đặt tùy ý.
Hình dạng
Vỏ kim loại hoàn toàn bằng nhôm rất bền và chắc chắn, hiệu suất che chắn điện từ rất tốt.
Khung giảm chấn xoay 360 độ và vỏ bọc cao su dễ sử dụng.
Bảng kính cường lực, cực kỳ cứng, chống mài mòn và chống xước
Ảnh chụp màn hình và báo cáo phát hiện lỗ hổng PDF
Ảnh chụp màn hình thời gian thực của tất cả các trang và báo cáo phát hiện lỗ hổng và lưu chúng dưới dạng ảnh BMP vào đĩa U, có thể được đặt thành ảnh màu hoặc thang độ xám.
Xuất báo cáo phát hiện lỗ hổng dưới dạng tệp PDF và lưu vào đĩa U để dễ dàng lưu trữ và in ấn.
Tất cả nội dung của tệp PDF có thể được tùy chỉnh theo nhu cầu của người dùng.
Ảnh BMP và tệp PDF có thể được xem trên máy tính hoặc điện thoại di động.
Phạm vi
Lên đến 9999 mm thép; phạm vi có thể lựa chọn trong các bước cố định hoặc thay đổi liên tục. Thích hợp để sử dụng trên các chi tiết gia công lớn và các phép đo có độ phân giải cao.
Pulser
Năng lượng xung có thể lựa chọn trong số 100V, 200V, 250V, 300V, 350V, 400V và 500V.
Độ rộng xung có thể điều chỉnh từ 0,1µs đến 0,5 µs để phù hợp với các đầu dò có tần số khác nhau.
Tần số lặp lại xung có thể điều chỉnh từ 20 Hz đến 2 KHz.
Giảm chấn có thể lựa chọn trong số 50Ω 、 150Ω 、 250Ω và 500Ω để có hiệu suất thăm dò tối ưu
Lựa chọn đầu dò: đầu dò tinh thể đơn, đầu dò tinh thể kép, đầu dò góc đặc biệt, đầu dò xuyên thấu, đầu dò leo.
Người nhận
Lấy mẫu : Bộ chuyển đổi AD 16 chữ số ở tốc độ lấy mẫu 320 MHz
Chỉnh lưu : Sóng nửa tích cực, Sóng nửa âm, Toàn sóng và RF
Băng thông tương tự: Khả năng 0,2MHz đến 20MHz với các dải tần số có thể lựa chọn (do thiết bị tự động cài đặt) để phù hợp với đầu dò để có hiệu suất tối ưu.
Tăng : 0 dB đến 110 dB có thể điều chỉnh trong các bước có thể lựa chọn 0,1 dB, 2 dB, 6 dB.
Cổng
Hai cổng hoàn toàn độc lập cung cấp một loạt các tùy chọn đo lường cho chiều cao hoặc khoảng cách của tín hiệu bằng cách sử dụng kích hoạt đỉnh.
Chế độ echo-to-echo cho phép định vị cổng chính xác cho các tín hiệu cực kỳ gần nhau.
Cổng Bắt đầu: Biến trên toàn bộ phạm vi được hiển thị
Chiều rộng cổng: Biến từ Cổng bắt đầu đến cuối phạm vi được hiển thị
Chiều cao cổng: Có thể thay đổi từ 0 đến 99% Chiều cao toàn màn hình
Báo động: Ngưỡng tích cực / tiêu cực với đèn LED Flash.
Kỉ niệm
Thiết bị được tích hợp bộ nhớ dung lượng lớn, dữ liệu và tệp tin sẽ không bị mất khi thiết bị mất điện.
Bộ nhớ 500 tệp kênh để lưu trữ các thiết lập hiệu chuẩn và thông số đầu dò.
Bộ nhớ 1000 tệp báo sóng để lưu trữ sóng A-Scan và các cài đặt.
Tất cả các tệp có thể được lưu trữ, gọi lại và xóa.
Cài đặt kênh và tệp báo cáo có thể được xuất qua đĩa U và thông tin cũng có thể được lưu trữ với số lượng không giới hạn qua bộ nhớ USB.
Máy ghi hình
Video Recorder hữu ích trong nhiều trường hợp, rất tiện lợi cho những ai muốn phân tích các hoạt động thăm dò sau này.
Thiết bị có thể ghi lại quá trình kiểm tra và lưu dưới dạng tệp video, có thể phát lại thông qua thiết bị hoặc phần mềm đặc biệt. Nó hỗ trợ tối đa 10 tệp video và mỗi tệp video có thể dài tối đa 5 phút.
Nếu bạn chọn lưu tệp video vào đĩa U, số lượng và thời lượng của tệp video sẽ không bị giới hạn.
Việc ghi lại và phát lại quá trình kiểm tra mang lại sự thuận tiện lớn cho việc nghiên cứu và phân tích phát hiện lỗ hổng trong tương lai.
Phát lại video hỗ trợ các chức năng tạm dừng, tua đi nhanh, tua lại nhanh và dừng.
Chức năng
- Hiệu chuẩn tự động: Hiệu chuẩn tự động độ lệch không của đầu dò, góc đầu dò (giá trị K) và vận tốc vật liệu.
- Định vị khuyết điểm : Màn hình trực tiếp Đường dẫn âm thanh, Phép chiếu (khoảng cách bề mặt), Độ sâu, Biên độ,
- Định cỡ sai: Tự động định cỡ lỗ bằng AVG hoặc DAC, tăng tốc độ báo cáo về việc chấp nhận hoặc loại bỏ lỗi.
- Digital Readout và Trig. Chức năng: Độ dày / Độ sâu có thể được hiển thị ở dạng đọc kỹ thuật số khi sử dụng đầu dò thông thường và Khoảng cách và độ sâu bề mặt được hiển thị trực tiếp khi sử dụng đầu dò góc.
- DAC / AVG : Đường cong được tạo tự động và các điểm lấy mẫu có thể được bù và hiệu chỉnh. Đường cong tự động trôi theo độ lợi, tự động mở rộng theo khoảng cách phát hiện và tự động di chuyển theo thời gian trễ. Nó có thể hiển thị đường cong AVG của bất kỳ khẩu độ nào.
- AWS D1.1. Việc chọn tiêu chuẩn này có thể làm giảm các tính toán thủ công và nâng cao hiệu quả phát hiện.
- Tính năng Chỉnh sửa bề mặt cong.
- Chức năng đo chiều cao vết nứt.
- Cổng phóng đại : sự lan rộng của phạm vi cổng trên toàn bộ chiều rộng màn hình.
- Quay video và phát lại.
- Chức năng tăng tự động
- Phong bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và phong bì của màn hình A-scan
- Giữ đỉnh: So sánh các dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.
- Đánh dấu đỉnh: chụp và đánh dấu đỉnh trong thời gian thực
- Mã hóa tiếng vang: hiển thị vùng hiển thị tiếng vang 1 ~ 9 với các màu khác nhau, dùng để phân tích vị trí khuyết tật.
- A Scan Freeze : Hiển thị đóng băng giữ dữ liệu dạng sóng và kiểm tra khoảng cách.
- B Tính năng hiển thị quét. Hiển thị trực quan hình dạng khuyết tật của phôi và kết quả phát hiện trực quan hơn.
Đồng hồ thời gian thực
Đồng hồ công cụ tiếp tục chạy theo dõi thời gian.
Giao tiếp
Hai cổng USB2.0 tốc độ cao. Hai chế độ USB có thể được chọn: U-DISK và U-BRIDGE. Ở chế độ U-DISK, các tệp Cấu hình kênh, tệp báo cáo lỗi, ảnh chụp màn hình và phim đã ghi có thể được lưu vào U-DISK. Ở chế độ U-BRIDGE, thiết bị trao đổi dữ liệu với Phần mềm DataPro.
Pin
Tích hợp pin lithium-ion dung lượng lớn và hiệu suất cao.
Thời gian làm việc liên tục hơn 12 giờ.
Thời gian sạc lại thông thường từ 4-6 giờ.
Nút vặn
Điều chỉnh hoạt động được thực hiện dễ dàng và nhanh chóng bằng cách sử dụng núm xoay.
nâng cấp phần mềm
Phần mềm có thể được nâng cấp dễ dàng thông qua U-DISK. Việc nâng cấp sẽ không gây ra thiệt hại cho máy.
1.2 Thông số kỹ thuật
- Phạm vi đo: 0 đến 15000 mm, ở tốc độ thép
- Vận tốc vật liệu: 1000 đến 20000m / s
- Tăng: tối đa 110 dB ở độ phân giải có thể lựa chọn 0,1, 1,0, 2,0, 6,0 dB.
- Độ tuyến tính của hệ thống: Ngang: +/- 0.2% FSW,
Dọc: 0,25% FSH, Độ chính xác của bộ khuếch đại +/- 1 dB.
- Độ nhạy để lại: hơn 50dB (lỗ sâu 200mmФ2 đáy phẳng)
- Dải động: hơn 40dB
- Băng thông (thông dải khuếch đại): 0,2 đến 20 MHz
- Độ dịch chuyển xung: hơn 32dB
- Công suất phân giải: hơn 40dB
- Tiếng ồn: ít hơn 10%
- Độ trễ hiển thị: -20 đến 3400 µs
- Probe Delay / Zero Offset: 0 đến 99,99µs
- Chế độ kiểm tra: Tiếng vọng xung, yếu tố kép và truyền qua
- Pulser: Điều chỉnh sóng Pulser
- Tần số lặp lại xung dao động từ 20 Hz đến 2000 Hz
- Năng lượng xung: 100V, 200V, 250V, 300V, 500V có thể lựa chọn
- Màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
- Chỉnh lưu: Nửa sóng dương, nửa sóng âm, toàn sóng, RF
- Từ chối (loại bỏ): 0 đến 80% chiều cao toàn màn hình
- Đơn vị: Inch hoặc milimet
- Kết nối đầu dò: BNC hoặc LEMO
- Yêu cầu về nguồn điện: Nguồn AC 100-240 VAC, 50-60 Hz
- Nhiệt độ hoạt động: -10 ℃ đến 50 ℃
- Nhiệt độ lưu trữ: -30 ℃ đến 50 ℃
